پانچ های قفل توپ دقیقاجزای ابزار تخصصی هستند که به طور گسترده در مهر زنی فلز، ساخت قالب، ماشینکاری و ساخت دقیق استفاده می شود. این پانچها که برای موقعیتیابی دقیق و نصب سریع طراحی شدهاند، از مکانیزم قفل توپ استفاده میکنند تا بدنه پانچ را بهطور ایمن در جای خود نگه میدارند و در عین حال امکان تعویض سریع در صورت نیاز به تعمیر و نگهداری یا تغییر ابزار را فراهم میکنند.
در مقایسه با پانچهای ثابت سنتی، پانچهای قفل توپی دقیق، راحتی بیشتری را در محیطهای تولیدی که دقت ابزار، سرعت تعویض و عملکرد ثابت مهم هستند، فراهم میکنند.

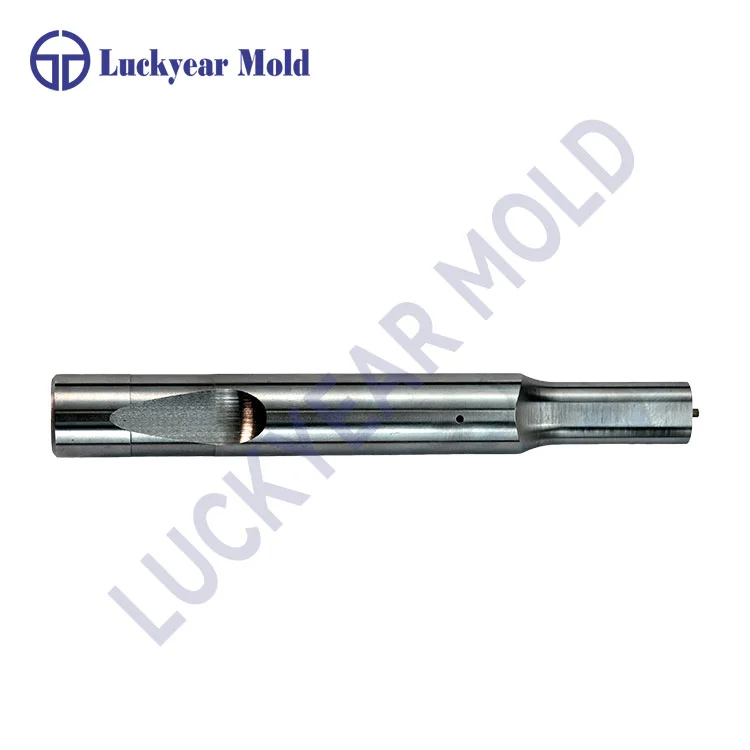

پانچ قفل توپ دقیق نوعی قطعه پانچ قابل تعویض است که از مکانیزم توپ قفل کننده برای محکم کردن پانچ در داخل نگهدارنده پانچ یا نگهدارنده استفاده می کند.
سیستم قفل معمولاً شامل موارد زیر است:
|
جزء |
تابع |
|
پانچ بدن |
عملیات برش، شکل دهی یا پانچ را انجام می دهد |
|
مکانیسم قفل توپ |
پانچ را در نگهدارنده محکم می کند |
|
نگهدارنده / نگهدارنده |
پانچ را پشتیبانی می کند و در موقعیت قرار می دهد |
|
بخش سر |
موقعیت یابی و مرجع نصب دقیق را ارائه می دهد |
طراحی قفل توپ به اپراتورها اجازه می دهد تا بدون جدا کردن کامل سیستم ابزار، منگنه ها را به سرعت نصب یا حذف کنند.
اصل کار بر اساس یک ساختار قفل مکانیکی ساده است.
در حین نصب:
پانچ در نگهدارنده پانچ قرار می گیرد.
توپ قفل کننده به سمت موقعیت نگهدارنده حرکت می کند.
توپ با شیار نگهدارنده یا ناحیه قفل درگیر می شود.
پانچ در حین کار محکم می شود.
در صورت نیاز به تعویض، پانچ را می توان با ابزار مناسب رها و جدا کرد و زمان خرابی در طول تولید را کاهش داد.
تولید مدرن نیاز به راندمان بالا و دقت ثابت دارد. پانچ های قفل توپ چندین مزیت عملی دارند.
1. جایگزینی سریعتر ابزار
در عملیات مهر زنی و شکل دهی، سایش پانچ یک اتفاق عادی است. طراحی با تغییر سریع به اپراتورها اجازه می دهد تا پانچ های آسیب دیده یا فرسوده را سریعتر تعویض کنند.
مزایا عبارتند از:
کاهش زمان از کار افتادن دستگاه
تعمیر و نگهداری آسان تر
بهره وری تولید بهبود یافته است
2. بهبود دقت موقعیت یابی
ساخت دقیق به موقعیت دقیق پانچ بستگی دارد.
پانچ های قفل توپ برای ارائه موارد زیر طراحی شده اند:
نصب پایدار
موقعیت یابی قابل تکرار
کاهش خطاهای تراز
این امر به ویژه برای برنامه هایی که شامل تلورانس های محدود هستند، مهم است.
3. مدیریت ابزار مناسب
از آنجایی که منگنه های منفرد را می توان به طور جداگانه تعویض کرد، سازندگان همیشه نیازی به تعویض کل مجموعه ابزار ندارند.
این به کاهش هزینه های نگهداری و ساده سازی مدیریت موجودی کمک می کند.
1. مهر زنی فلز
مهر زنی فلز یکی از زمینه های کاربردی اصلی است.
مورد استفاده برای:
سوراخ کردن
شکل دهی ورق فلز
قطعه سازی
تولید قطعات خودرو
پانچ های دقیق به حفظ نتایج ثابت در طول عملیات مکرر کمک می کنند.
2. تولید قالب
در تولید قالب و قالب، موقعیت دقیق پانچ ضروری است.
پانچ های قفل توپ معمولاً در موارد زیر استفاده می شود:
مترقی می میرد
مهر زنی می میرد
سیستم های ابزار سفارشی
3. الکترونیک و تولید قطعات کوچک
برای صنایعی که به قطعات کوچک و دقیق نیاز دارند، پانچهای دقیق به ایجاد ویژگیهای ثابت کمک میکنند.
برنامه های کاربردی عبارتند از:
قطعات الکترونیکی
قطعات فلزی کوچک
براکت های دقیق
4. ماشین سازی
اجزای مکانیکی مختلف به سوراخ ها و پروفیل های دقیق نیاز دارند. سیستم پانچ قابل تعویض به سازندگان کمک می کند تا انعطاف پذیری تولید را حفظ کنند.
1. مواد و سختی
مواد پانچ مستقیماً بر دوام و مقاومت در برابر سایش تأثیر می گذارد.
مواد متداول عبارتند از:
|
مواد |
خصوصیات |
|
فولاد ابزار |
تعادل خوبی از قدرت و دوام |
|
فولاد پرسرعت (HSS) |
مقاومت سایشی بالاتر برای کاربردهای سخت |
|
فولاد متالورژی پودر |
عملکرد بهبود یافته برای تولید با حجم بالا |
مواد صحیح به مواد قطعه کار و شرایط تولید بستگی دارد.
2. دقت ابعادی
پانچ های دقیق برای حفظ نتایج ماشینکاری ثابت به ابعاد دقیق نیاز دارند.
مشخصات مهم عبارتند از:
قطر پانچ
طول
ابعاد سر
سطح تحمل
پرداخت سطح
دقت بالاتر به ویژه برای خطوط تولید خودکار مهم است.
3. درمان سطحی
برخی از پانچ ها برای بهبود عمر مفید، عملیات سطحی را دریافت می کنند.
درمان های رایج ممکن است شامل موارد زیر باشد:
پوشش سخت
سخت شدن سطح
جلا دادن
این درمانها میتوانند به کاهش سایش و اصطکاک در طی عملیات مکرر کمک کنند.
پانچ های قفل توپ دقیق در مقابل پانچ های سنتی
|
ویژگی |
پانچ قفل توپ |
پانچ های ثابت سنتی |
|
سرعت تعویض |
تعویض سریع |
نیاز به جداسازی بیشتر دارد |
|
تعمیر و نگهداری |
راحت تر |
زمانبرتر |
|
موقعیت یابی |
دقت قابل تکرار |
بستگی به نصب داره |
|
راندمان تولید |
مناسب برای تغییرات مکرر |
برای تنظیمات ثابت بهتر است |
|
انعطاف پذیری |
بالاتر |
پایین تر |
مزیت اصلی پانچ های قفل توپ قابلیت تغییر سریع آنهاست.
لباس پوشیدن را به طور منظم بررسی کنید
عملیات مشت زدن مداوم ممکن است باعث شود:
سایش لبه
آسیب سطحی
کاهش عملکرد برش
بازرسی منظم به شناسایی زودهنگام نیازهای جایگزین کمک می کند.
ابزار را تمیز نگه دارید
گرد و غبار، تراشه های فلزی و باقیمانده ممکن است بر دقت نصب تأثیر بگذارد. تمیز نگه داشتن پانچ و نگهدارنده به حفظ عملکرد پایدار کمک می کند.
از فضای ذخیره سازی مناسب استفاده کنید
منگنه ها را به صورت سازماندهی شده نگهداری کنید تا از موارد زیر جلوگیری کنید:
خراش های سطحی
اختلاط مشخصات مختلف
آسیب تصادفی
چه صنایعی از پانچ های قفل توپ دقیق استفاده می کنند؟
آنها معمولا در مهر زنی فلزات، ساخت خودرو، تولید الکترونیک، ساخت قالب و صنایع ماشینکاری دقیق استفاده می شوند.
آیا پانچ های قفل توپ قابل تعویض هستند؟
بله. طراحی تغییر سریع آنها به طور خاص برای جایگزینی آسان در صورت نیاز به تعمیر و نگهداری توسعه یافته است.
چرا منگنه های قفل توپ را به جای مشت های استاندارد انتخاب کنید؟
آنها جایگزینی سریعتر، نگهداری آسانتر و موقعیتیابی ثابت را ارائه میدهند و آنها را برای محیطهای تولیدی که نیاز به تغییر مکرر ابزار دارند، مناسب میسازند.
پانچ قفل توپ چقدر می تواند دوام بیاورد؟
عمر مفید به عواملی مانند مواد، سختی قطعه کار، شرایط عملیاتی، روغن کاری و شیوه های نگهداری بستگی دارد.
