پانچ های قفل توپ دقیقاجزای ابزار کلیدی در عملیات مهر زنی فلز و قالب سازی هستند که از مکانیزم "قفل توپ" با تغییر سریع برای جاگذاری و برداشتن سریع استفاده می کنند. این راهنما توضیح میدهد که آنها چه هستند، چگونه کار میکنند، کجا استفاده میشوند، و چگونه نوع مناسب را برای فرآیند تولید خود انتخاب کنید - با زمینه صنعت و مثالهایی برای حمایت از تصمیمگیری.

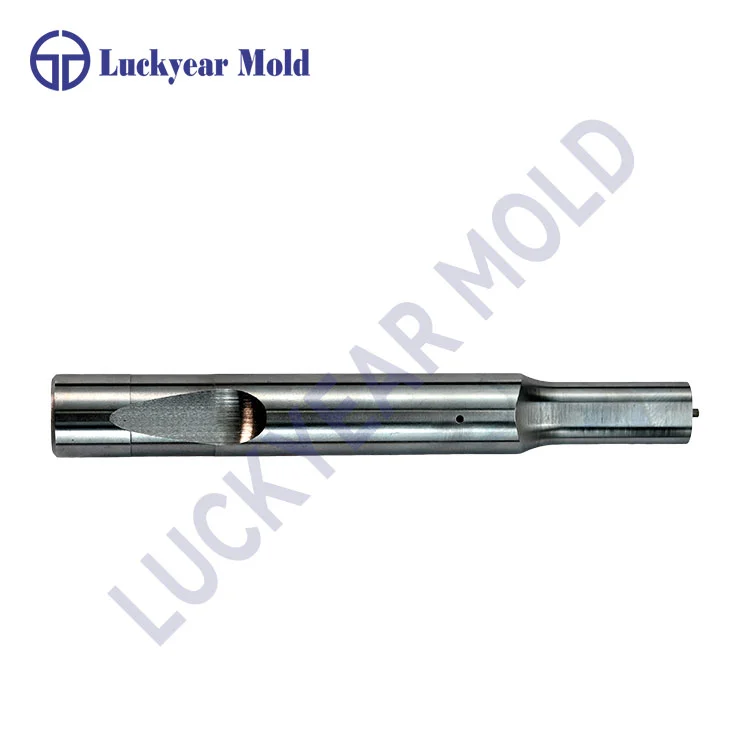

پانچ های قفل توپ دقیق ابزارهای تخصصی مهر زنی فلزی هستند که برای ایجاد سوراخ یا شکل در ورق فلزی یا سایر بسترها با استفاده از مکانیزم تغییر سریع بر اساس یک توپ قفل کننده طراحی شده اند. آنها از فولادهای ابزار درجه بالا مانند SKH51، SKD11 یا مواد مشابه ساخته شدهاند و با تحملهای دقیق برای عملکرد تکرارپذیر در کاربردهای ابزارسازی صنعتی ساخته میشوند.
برخلاف پانچهای استانداردی که فشار داده میشوند یا روی صندلی قالبی با پایه ثابت قرار میگیرند، قفل توپ از طریق یک توپ و شیار کوچک فولادی در نگهدارنده قفل میشود و امکان برداشتن و جایگزینی سریع را بدون از بین بردن کل سیستم قالب فراهم میکند. این مکانیسم به طور قابل توجهی زمان از کار افتادگی را در طول تعمیر و نگهداری ابزار یا تعویض ابزار کاهش می دهد.
اصل عملکرد یک پانچ قفل توپ دقیق به سیستم قفل تغییر سریع منحصر به فرد آن متکی است:
این سیستم در تضاد با ابزارهای سنتی پرس فیت است که برای تعویض یا تنظیم اجزای ابزار نیاز به زمان قابل توجهی از کار انداختن دارند.
مزایای استفاده از پانچ های قفل توپ دقیق به ویژه در محیط های تولیدی با حجم متوسط و بالا مشهود است:
| بهره مند شوند | توضیح |
|---|---|
| تغییر سریع | مکانیسم قفل توپ امکان تعویض سریع پانچ بدون حذف قالب را می دهد و زمان تعمیر و نگهداری را کاهش می دهد. |
| دقت پیشرفته | با تحملهای بالا تولید میشود که کیفیت و تراز سوراخها را تضمین میکند. |
| تطبیق پذیری | در دو سبک سبک و سنگین، با یا بدون گزینه اجکتور موجود است. |
| کاهش زمان توقف | برداشتن سریع پانچ های فرسوده یا آسیب دیده چرخه های تعمیر و نگهداری را سرعت می بخشد. |
این مزایا باعث میشود پانچهای قفل توپ در مهر زنی خودرو، تولید لوازم خانگی، و ساخت قالبهای صنعتی که زمان کار و سازگاری قطعات بسیار مهم است، رایج باشد.
پانچ های قفل توپ دقیق بسته به نیازهای برنامه در طیف وسیعی از پیکربندی ها هستند:
انتخاب پانچ قفل توپ مناسب به عوامل مختلفی بستگی دارد:
پانچ های قفل توپ دقیق از چه موادی ساخته می شوند؟
اکثر پانچ های قفل توپ دقیق از فولادهای ابزار درجه بالا مانند SKH51، SKD11 یا مشابه ساخته شده اند. این مواد سختی و مقاومت در برابر سایش لازم برای عملیات مهر زنی مکرر را فراهم می کنند.
مکانیسم قفل توپ چگونه زمان کارکرد ابزار را بهبود می بخشد؟
مکانیزم قفل توپ اجازه می دهد تا سریعاً منگنه ها را از نگهدارنده ها وارد کرده و بدون از بین بردن کل قالب. این امر تعمیر و نگهداری را سرعت می بخشد و زمان توقف تولید را کاهش می دهد.
آیا پانچ های قفل توپ را می توان با سیستم های اجکتور استفاده کرد؟
بله، پانچهای قفل توپی با اجکتورهای یکپارچه طراحی شدهاند (که اغلب به آن پانچهای اجکتوری قفل توپ گفته میشود) که به جلوگیری از کشیدن راب و بهبود عملکرد قالب در کاربردهای خاص کمک میکند.
چه صنایعی معمولا از پانچ های قفل توپ استفاده می کنند؟
پانچ های قفل توپ به طور گسترده در تولید خودرو، تولید لوازم خانگی و ساختمان های قالب صنعتی که در آن عملیات ورق فلزی مکرر است و دقت ضروری است، استفاده می شود.
آیا پانچ های قفل توپ استاندارد شده اند؟
عملکرد قفل توپ مطابق با استانداردهایی مانند ANSI B94.17 برای درگیری و ایمنی مناسب است، اما ابعاد و مشخصات دقیق ممکن است بسته به سازنده متفاوت باشد. بررسی محل صحیح صندلی توپ از نگهدارنده ها و گیج ها به جلوگیری از مشکلات کمک می کند.
برای نیازهای ابزار با دقت بالا، شراکت با رهبران صنعت مانندDongguan Luckyear Precision Mold Parts Co., Ltd.که در قطعات ابزار دقیق از جمله پانچ های قفل توپ تخصص دارند.
