در دنیای مهر زنی و قالب گیری، پانچ یکی از حیاتی ترین و در عین حال اغلب نادیده گرفته شده ترین قطعات است. به عنوان بخشی که مستقیماً با مواد تماس می گیرد تا آن را جدا کند یا به صورت پلاستیکی تغییر شکل دهدپانچ قالب استانداردعملکرد مستقیماً کیفیت محصول، کارایی تولید و هزینه های ابزارآلات را تعیین می کند. چه در حال اجرای یک خط مهر زنی با سرعت بالا یا یک عملیات شکل دهی دقیق باشید، درک جنبه های عملی پانچ های استاندارد - از انتخاب مواد گرفته تا نظم و انضباط تعمیر و نگهداری - برای بهینه سازی فرآیند تولید شما ضروری است.
پانچ قالب استاندارد که به عنوان پانچ پین، پانچ مهر زنی یا به سادگی پانچ نیز شناخته می شود، جزء فلزی نصب شده در قالب مهر زنی است که عملیات پانچ، خالی کردن یا شکل دهی مداوم را انجام می دهد. این کار همراه با یک قالب برای جدا کردن یا شکل دادن مواد قطعه کار به محصول مورد نظر یا قسمت نیمه تمام کار می کند.
پانچهای استاندارد در پیکربندیهای مختلفی برای کاربردهای مختلف ارائه میشوند. انواع متداول شامل پانچ های استاندارد نوع T، پانچ های استاندارد نوع B، پانچ های هدایت شونده، پانچ های زیر دای و پانچ های شکل دهی هستند. چیزی که پانچ را «استاندارد» میکند این است که ابعاد و مشخصات آن با استانداردهای بینالمللی تثبیتشده مانند ISO، DIN، JIS، HASCO، DME یا MISUMI مطابقت دارد و قابلیت تعویض و عملکرد قابل پیشبینی را تضمین میکند.
انتخاب مواد پانچ مستقیماً بر عمر ابزار، مقاومت در برابر سایش و هزینه تأثیر می گذارد. در اینجا پرکاربردترین مواد ذکر شده است:
| مواد | ویژگی های کلیدی | برنامه معمولی |
|---|---|---|
| فولاد ابزار آلیاژی | مقاومت در برابر سایش خوب، مقرون به صرفه است | مهر زنی عمومی، مواد کم تا متوسط استحکام |
| فولاد پرسرعت | سختی بالا، مقاومت در برابر حرارت، ایده آل برای مهر زنی با سرعت بالا | تولید با سرعت بالا، مواد نازک تر |
| کاربید تنگستن | سختی بسیار بالا، مقاومت در برابر سایش عالی | تولید با حجم بالا، مواد ساینده، بارهای ضربه ای سنگین |
| فولادهای متالورژی پودر | ساختار یکنواخت، چقرمگی برتر و مقاومت در برابر سایش | برنامه های کاربردی تقاضا، تولید طولانی مدت |
برای افزایش عمر پانچ، درمان های سطحی اغلب اعمال می شود:

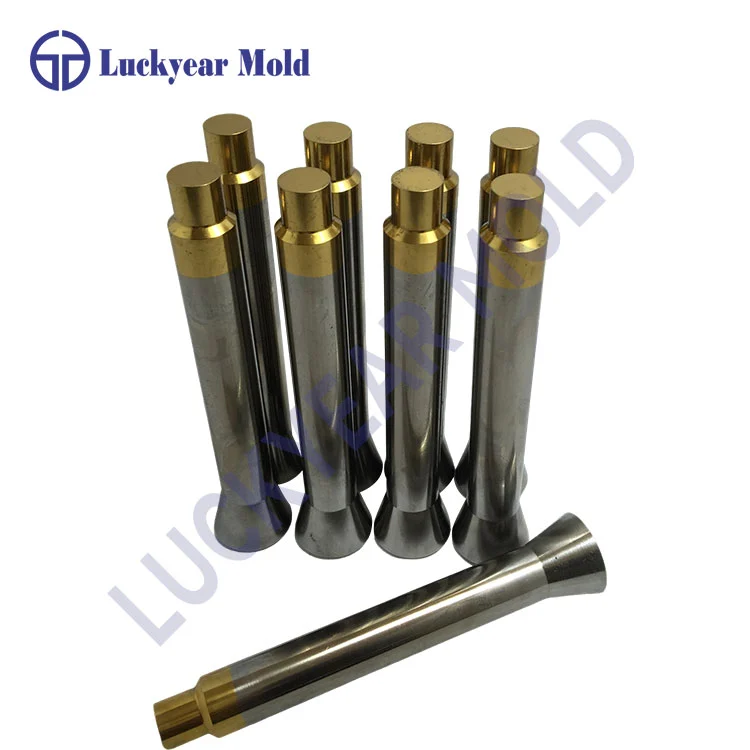

TiN - طلایی رنگ، مقاومت در برابر سایش عالی را ارائه می دهدپانچ های استاندارد با تلورانس های محکم ساخته می شوند. یک پانچ استاندارد با کیفیت معمولاً به موارد زیر دست می یابد:
تحمل قطر: ±0.001mm تا ±0.002mm
تمرکز: در 0.002 میلی متر
گرد بودن: در 0.003 میلی متر
زبری سطح: Ra 0.04 تا Ra 0.4
انتخاب باید بر اساس الزامات خاص درخواست شما باشد. این عوامل را در نظر بگیرید:
مواد پانچ باید با مواد قطعه کار مطابقت داشته باشد. برای مواد نرم مانند آلومینیوم یا فولاد نرم، فولاد ابزار آلیاژی ممکن است کافی باشد. برای فولاد ضد زنگ یا آلیاژهای با استحکام بالا، فولاد یا کاربید با سرعت بالا توصیه می شود.
پانچ های استاندارد باید با استانداردهای شناخته شده برای قابلیت تعویض مطابقت داشته باشد:
ISO 8020 - استاندارد بین المللی برای مشتبه قطر بخش کار، ابعاد بخش نصب و طول کلی توجه کنید. اینها باید با مشخصات مجموعه قالب شما مطابقت داشته باشند.
تناسب بین پانچ و قالب یک عامل تعیین کننده در کیفیت مهر زنی است. فاصله مناسب، برشی تمیز را تضمین می کند، تشکیل سوراخ را به حداقل می رساند و عمر ابزار را افزایش می دهد.
| ترخیص | اثر |
|---|---|
| خیلی بزرگه | سوراخهای سنگین، لبههای بریده ناهموار، اعوجاج مواد |
| خیلی کوچک | سایش بیش از حد ابزار، افزایش تناژ، خطر شکستن پانچ |
| بهینه | برش تمیز، حداقل فرز، عمر ابزار متعادل |
به طور کلی، قطر پانچ باید کمی کوچکتر از دهانه قالب باشد تا فاصله مناسب ایجاد شود. دستیابی و حفظ این تناسب نیاز به ساخت دقیق و نظارت منظم دارد.
نصب مناسب تضمین می کند که پانچ مطابق طراحی عمل می کند:
راستیآزمایی تراز: مطمئن شوید پانچ و قالب هممرکز هستند تا از بارگذاری جانبی جلوگیری شود.
نگهداری را بررسی کنید: از نگهدارنده صحیح استفاده کنید و مطمئن شوید که پانچ محکم بسته شده است.
تأیید فاصله: بررسی کنید که فاصله پانچ تا قالب در محدوده مشخص شده باشد.
روغن کاری را بررسی کنید: برای کاهش اصطکاک و ایجاد گرما از روان کننده مناسب استفاده کنید.
پانچ ها عمدتاً از طریق دو مکانیسم شکست می خورند: سایش و شکست.
| حالت شکست | نشانه ها | پیشگیری |
|---|---|---|
| سایش / گرد کردن لبه | افزایش فرز، کاهش سطح برش، افزایش تناژ | بازرسی منظم، تیز کردن مجدد به موقع |
| شکستگی / شکستگی | شکست ناگهانی، ترک های قابل مشاهده | از بارگذاری بیش از حد خودداری کنید، فاصله مناسب را حفظ کنید، از مواد صحیح استفاده کنید |
| تغییر شکل / خم شدن | تحریف دائمی | کاهش تناژ؛ از سختی مناسب مواد اطمینان حاصل کنید |
یکی از رایجترین اشتباهات در نگهداری پانچ این است که قبل از اقدام، منتظر بمانید تا قطعات قابل مشاهده باشند. تا زمانی که فرزها قابل مشاهده هستند، لبه پانچ قبلاً شعاع قابل توجهی پیدا کرده است و صدمات برای ساعت ها جمع می شود.
این سناریوی واقعی را در نظر بگیرید: اگر پانچ را برای تیز کردن مجدد با حداقل سایش بردارید، برداشتن آن کوچک است. اما اگر منتظر بمانید تا فرزها شما را مجبور به عمل کنند، ممکن است سایش بسیار مهمتر شده باشد. تمیز کردن آن لبه عمر ابزار را در یک چرخه واکنشی بسیار بیشتر از آنچه که با تعمیر و نگهداری پیشگیرانه از بین می رفت مصرف می کند.
| فرکانس | وظیفه |
|---|---|
| بعد از هر دویدن | سطح پانچ را تمیز کنید؛ زباله ها و باقی مانده روان کننده را حذف کنید |
| روزانه | سایش قابل مشاهده، گرد شدن لبه، یا ترک خوردگی را بررسی کنید |
| بر اساس شمارش چرخه | بر اساس تعداد ضربه ها دوباره تیز کنید |
| در حد نیاز | دبور؛ استفاده از روان کننده؛ بررسی ابعاد |
منگنههای کوچک به دلیل فشار سطحی بالاتر و انباشت گرمای سریعتر باید بیشتر بازرسی شوند. مشتهای بزرگتر ممکن است در شرایط کنترلشده به فواصل طولانیتری ادامه دهند.
گرد شدن لبه قابل مشاهده
افزایش تناژ مورد نیاز از پایه
کاهش درصد سطح برش در قطعات مهر شده
قطعاتی که کیفیت یا انحراف ابعادی متناقض را نشان میدهند
پانچ های قالب استاندارد تقریباً در تمام بخش های تولیدی استفاده می شود:
| صنعت | برنامه |
|---|---|
| خودرو | مهر زنی پانل های بدنه، اجزای شاسی، قطعات تزئینی |
| الکترونیک | ترمینال های اتصال پانچ، قاب های سربی، قوطی های محافظ |
| پزشکی | شکل دهی ابزار جراحی، محفظه دستگاه |
| هوافضا | مهر زنی دقیق اجزای سازه |
| کالاهای مصرفی | پانل های لوازم خانگی، قطعات بسته بندی، سخت افزار |
| تولید قالب | اجزای قالب تزریق پلاستیک، قطعات ریخته گری |
ارزش عملی پانچ قالب استاندارد فراتر از قیمت خرید آن است. این عوامل هزینه را در نظر بگیرید:
هزینه اولیه: مواد با درجه بالاتر هزینه اولیه بالاتری دارند اما عمر طولانی تری دارند.نقطه شیرین اقتصادی لزوماً ارزانترین و گرانترین منگنه نیست - آن چیزی است که کمترین هزینه کل را برای هر قطعه مهر شده در طول چرخه عمر کامل خود ارائه میکند.
راپانچ قالب استانداردممکن است جزء کوچکی در فرآیند مهر زنی باشد، اما تاثیر آن بر بهره وری، کیفیت و هزینه بسیار زیاد است. موفقیت عملی با انتخاب مواد و پیکربندی مناسب برای برنامه شما آغاز میشود، از طریق نصب و مدیریت صحیح ترخیص کالا ادامه مییابد، و در تعمیر و نگهداری منظم به اوج خود میرسد - نه منتظر شکست قابل مشاهده، بلکه بر اساس اندازهگیری سایش و تعداد چرخه عمل میکند. هنگامی که شما با ذهنیت یک مهندس فرآیند، با تمرکز بر هندسه، علم مواد و فیزیک پوشاک، به ضربات خود نزدیک می شوید، یک قطعه مصرفی را به یک دارایی تولید قابل اعتماد تبدیل می کنید.
