پین های اجکتور استاندارداجزای اساسی در سیستمهای قالبگیری تزریقی هستند که مسئول خروج دقیق و تکرارپذیر قطعات قالبگیری شده از حفره قالب هستند. این مقاله یک کاوش ساختاریافته و فنی از پین های اجکتور استاندارد را ارائه می دهد که بر استانداردهای ابعادی، مشخصات مواد، اصول عملیاتی، سناریوهای کاربردی و چالش های شناخته شده صنعت تمرکز دارد. هدف این است که روشن شود که چگونه این اجزا در طراحیهای قالبهای مدرن عمل میکنند و در عین حال به سؤالات فنی رایج مطرح شده توسط مهندسان ابزار، طراحان قالب و متخصصان تدارکات پرداخته میشود.

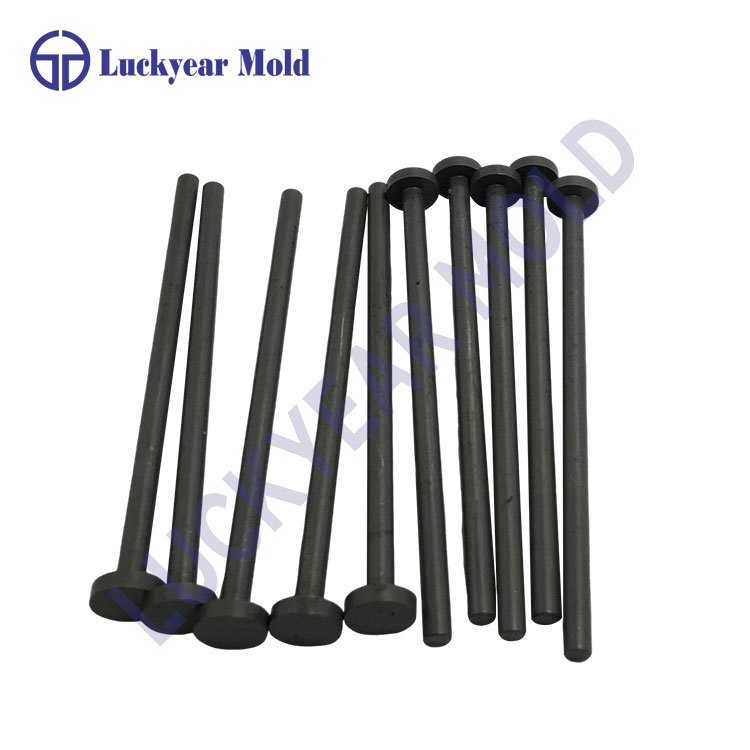

پینهای اجکتور استاندارد اجزای استوانهای با مهندسی دقیقی هستند که در قالبهای تزریق نصب میشوند تا قطعات قالبگیری شده را پس از مرحله خنکسازی به صورت مکانیکی به بیرون از حفره فشار دهند. نقش اصلی آنها تضمین قالبگیری مداوم بدون تغییر شکل، آسیب سطحی یا وقفه در تولید است. این پین ها در داخل سیستم اجکتور عمل می کنند و با صفحات اجکتور و پین های برگشتی همگام می شوند تا پایداری سیکل را حفظ کنند.
در محیط های تولیدی با حجم بالا، قابلیت اطمینان پین های اجکتور استاندارد مستقیماً بر طول عمر قالب و راندمان تولید تأثیر می گذارد. انتخاب نامناسب یا ناهماهنگی ابعادی می تواند منجر به نیروی بیرون راندن نابرابر، چسبیدن قطعات یا سایش زودرس قالب شود. بنابراین، پین های اجکتور استاندارد مطابق با استانداردهای بین المللی شناخته شده مانند DIN، JIS و ISO تولید می شوند که قابلیت تعویض و عملکرد قابل پیش بینی را تضمین می کند.
این مقاله به چگونگی طراحی، مشخص کردن و اعمال پینهای اجکتور استاندارد در سناریوهای مختلف قالبگیری میپردازد و بر وضوح فنی به جای زبان تبلیغاتی تأکید میکند.
عملکرد پین های اجکتور استاندارد به شدت به دقت ابعاد، ترکیب مواد و یکپارچگی سطح بستگی دارد. این پارامترها در طول ساخت به شدت کنترل می شوند تا نیازهای عملیاتی ماشین های قالب گیری تزریقی مدرن را برآورده کنند.
| پارامتر | محدوده معمولی | نکات فنی |
|---|---|---|
| قطر | Ø1.0 میلی متر - Ø25.0 میلی متر | زمین دقیق برای حفظ صافی و تناسب |
| طول | تا 1000 میلی متر | طول های سفارشی بر اساس عمق قالب موجود است |
| مواد | SKD61 / H13 / SKH51 | برای سختی، چقرمگی و مقاومت در برابر حرارت انتخاب شده است |
| سختی | HRC 58-62 | مقاومت در برابر سایش و تغییر شکل را تضمین می کند |
| پایان سطح | Ra ≤ 0.2 میکرومتر | کاهش اصطکاک و گاز سوزی در حین کار |
| عملیات حرارتی | سخت شدن خلاء | ثبات ابعادی را بهبود می بخشد |
فرآیندهای تولید معمولاً شامل تراشکاری CNC، سنگ زنی بدون مرکز، عملیات حرارتی خلاء و پوشش های سطحی اختیاری مانند TiN یا DLC می باشد. این فرآیندها برای متعادل کردن سختی و چقرمگی هسته انتخاب میشوند و از شکست شکننده تحت سیکلهای بار تکراری جلوگیری میکنند.
پینهای اجکتور استاندارد در طیف گستردهای از عملیات قالبگیری تزریقی، از جمله قطعات خودرو، محفظههای لوازم الکترونیکی مصرفی، وسایل یکبار مصرف پزشکی و قطعات پلاستیکی صنعتی اعمال میشوند. محل قرارگیری و کمیت آنها در طول طراحی قالب بر اساس هندسه قطعه، ضخامت دیواره و رفتار جمع شدگی مواد تعیین می شود.
ملاحظات عملکرد شامل دقت تراز، شرایط روانکاری و انبساط حرارتی است. در محیطهای قالبگیری با دمای بالا، انتخاب مواد برای جلوگیری از نرم شدن یا خمش حیاتی است. برای پلاستیک های ساینده یا پر شده با شیشه، پین های اجکتوری تحت درمان با سطح اغلب برای به حداقل رساندن سایش مشخص می شوند.
برنامههای بازرسی و تعویض منظم توصیه میشود، زیرا حتی آسیبهای جزئی سطح میتواند عیوب را به قطعات قالبگیری شده منتقل کند. استانداردسازی به تیمهای تعمیر و نگهداری اجازه میدهد بدون ماشینکاری مجدد، پینهای فرسوده را جایگزین کنند و زمان خرابی را کاهش دهند.
چگونه پین های اجکتور استاندارد برای طراحی قالب خاص انتخاب می شوند؟
انتخاب بر اساس طرح حفره، نیروی تخلیه مورد نیاز، نوع ماده و دمای عملیاتی قالب است. مهندسان قطر و کمیت پین را برای توزیع یکنواخت نیرو و جلوگیری از تغییر شکل قطعه محاسبه می کنند.
پرداخت سطح چگونه بر عملکرد پین اجکتور تأثیر می گذارد؟
سطح ریزتر اصطکاک بین پین و صفحه قالب را کاهش می دهد و سایش را به حداقل می رساند و از چسبندگی جلوگیری می کند. این به طور مستقیم به چرخه های تخلیه نرم تر و عمر طولانی تر کمک می کند.
چند بار باید پین های اجکتور استاندارد تعویض شوند؟
فواصل تعویض به حجم تولید، سایندگی مواد و شیوه های نگهداری بستگی دارد. بازرسی بصری برای علائم سایش، خم شدن یا تغییر رنگ معمولاً برای تعیین قابلیت سرویس استفاده می شود.
از منظر صنعت، روندهای توسعه آتی برای پین های اجکتور استاندارد بر روی پوشش های پیشرفته، مواد مقاومت در برابر خستگی بالاتر و تحمل ابعادی فشرده تر برای پشتیبانی از طرح های پیچیده قالب و خطوط تولید خودکار متمرکز است.
به عنوان یک شرکت کننده شناخته شده در زنجیره تامین قطعات ابزار،سال شانسپینهای اجکتور استاندارد تولید شده مطابق با استانداردهای بینالمللی را ارائه میدهد و از کیفیت ثابت و قابلیت اطمینان کاربرد در سراسر الزامات قالبگیری متنوع پشتیبانی میکند.
برای جزئیات فنی بیشتر، مشخصات سفارشی یا پشتیبانی خرید در مورد پین های اجکتور استاندارد،با ما تماس بگیریدبرای همکاری با یک تیم فنی اختصاصی برای کمک های کاربردی گرا.
